DZ47-63S MCB has Dual-connection convenient for both standard busbar and conductor connection; Much longer service life thanks to energy-storage operating mechanism; Enclosure and functional parts made from imported plastics with flame-retardant, heat-resistant, and impulse-proof properties; Higher current-limiting; capacity ensuring a cost-effective range of products.
1. Extensive, it is a high-quality product and can be used in most home circuits.
2. Flexibility, high breaking ability and sensitive action.
3. Durability, the terminals are quenched and plated for environmental protection, sturdy and rust-proof.
4. High-quality, high-performance flame-retardant shell, fire-proof and anti-corrosion.
5. Safety, provide overload protection and short circuit protection for circuits or equipment.
Electrical Features |
|
Rated Current In | 1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A |
Poles | 1P,1P+N,2P,3P,3P+N,4P |
Rated voltage Ue | 240/415V |
Insulation voltage Ui | 500V |
Rated frequency | 50/60Hz |
Rated breaking capacity | 4,500A |
Energy limiting class | 3 |
Rated impulse withstands voltage (1.5/50) Uimp | 4,000V |
Dielectric test voltage at ind. Freq. for 1 min | 2kV |
Pollution degree | 2 |
Thermo-magnetic release characteristic | B, C, D |
Mechanical Features |
|
Electrical life | 4,000 Cycles |
Mechanical life | 10,000 Cycles |
Contact position indicator | Yes |
Protection degree | IP20 |
Reference temperature for setting of thermal elements | 30℃ |
Ambient temperature (with daily average≤35℃) | -5℃~+40℃ |
Storage temperature | -25℃~+70℃ |
Installation |
|
Terminal connection type | Cable/Pin-type busbar |
Terminal size top/bottom for cable | 25mm2 18-3AWG |
Terminal size top/bottom for busbar | 25mm2 18-3AWG |
Tightening torque | 2.5Nm 22In-Ibs |
Mounting | On DIN rail EN 60715 (35mm) by means of a fast clip device |
Connection | Power supply in both directions |
Combination with accessories |
|
Auxiliary contact
|
DZ47-OF
|
Alarm contact | DZ47-FB |
Shunt release | DZ47-MX |
Over/Under voltage release | DZ47-MV+MN |
DZ47-63S Circuit Breaker | ||||
Poles | Rated Current (A) | B Curve | C Curve | D Curve |
1P | 1A | DZ47-63S-1B01 | DZ47-63S-1C01 | DZ47-63S-1D01 |
2A | DZ47-63S-1B02 | DZ47-63S-1C02 | DZ47-63S-1D02 | |
3A | DZ47-63S-1B03 | DZ47-63S-1C03 | DZ47-63S-1D03 | |
4A | DZ47-63S-1B04 | DZ47-63S-1C04 | DZ47-63S-1D04 | |
5A | DZ47-63S-1B05 | DZ47-63S-1C05 | DZ47-63S-1D05 | |
6A | DZ47-63S-1B06 | DZ47-63S-1C06 | DZ47-63S-1D06 | |
8A | DZ47-63S-1B08 | DZ47-63S-1C08 | DZ47-63S-1D08 | |
10A | DZ47-63S-1B10 | DZ47-63S-1C10 | DZ47-63S-1D10 | |
13A | DZ47-63S-1B13 | DZ47-63S-1C13 | DZ47-63S-1D13 | |
16A | DZ47-63S-1B16 | DZ47-63S-1C16 | DZ47-63S-1D16 | |
20A | DZ47-63S-1B20 | DZ47-63S-1C20 | DZ47-63S-1D20 | |
25A | DZ47-63S-1B25 | DZ47-63S-1C25 | DZ47-63S-1D25 | |
32A | DZ47-63S-1B32 | DZ47-63S-1C32 | DZ47-63S-1D32 | |
40A | DZ47-63S-1B40 | DZ47-63S-1C40 | DZ47-63S-1D40 | |
50A | DZ47-63S-1B50 | DZ47-63S-1C50 | DZ47-63S-1D50 | |
63A | DZ47-63S-1B63 | DZ47-63S-1C63 | DZ47-63S-1D63 | |

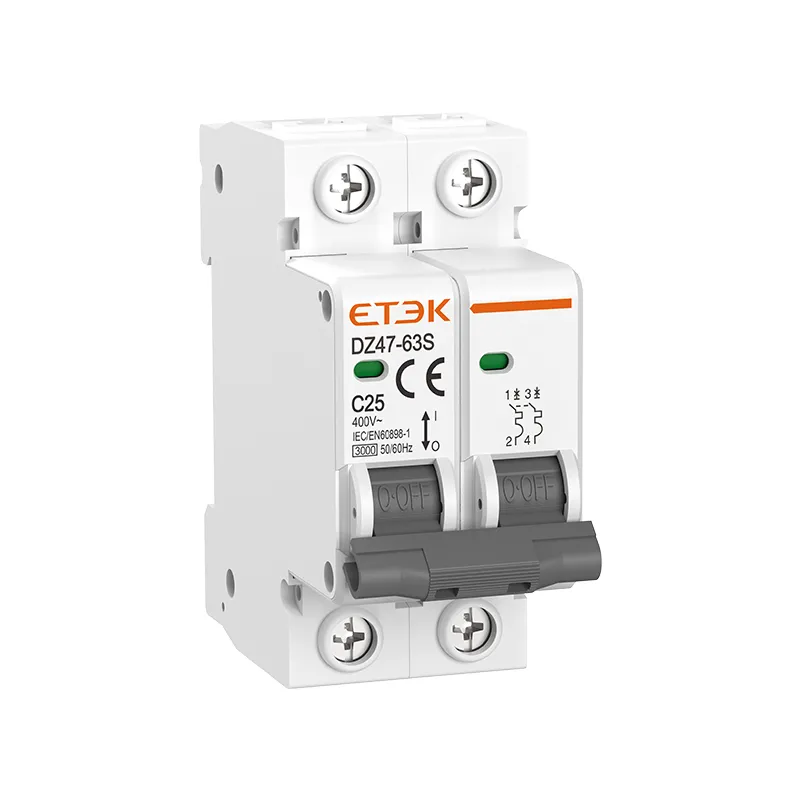

2P | 1A | DZ47-63S-2B01 | DZ47-63S-2C01 | DZ47-63S-2D01 |
2A | DZ47-63S-2B02 | DZ47-63S-2C02 | DZ47-63S-2D02 | |
3A | DZ47-63S-2B03 | DZ47-63S-2C03 | DZ47-63S-2D03 | |
4A | DZ47-63S-2B04 | DZ47-63S-2C04 | DZ47-63S-2D04 | |
5A | DZ47-63S-2B05 | DZ47-63S-2C05 | DZ47-63S-2D05 | |
6A | DZ47-63S-2B06 | DZ47-63S-2C06 | DZ47-63S-2D06 | |
8A | DZ47-63S-2B08 | DZ47-63S-2C08 | DZ47-63S-2D08 | |
10A | DZ47-63S-2B10 | DZ47-63S-2C10 | DZ47-63S-2D10 | |
13A | DZ47-63S-2B13 | DZ47-63S-2C13 | DZ47-63S-2D13 | |
16A | DZ47-63S-2B16 | DZ47-63S-2C16 | DZ47-63S-2D16 | |
20A | DZ47-63S-2B20 | DZ47-63S-2C20 | DZ47-63S-2D20 | |
25A | DZ47-63S-2B25 | DZ47-63S-2C25 | DZ47-63S-2D25 | |
32A | DZ47-63S-2B32 | DZ47-63S-2C32 | DZ47-63S-2D32 | |
40A | DZ47-63S-2B40 | DZ47-63S-2C40 | DZ47-63S-2D40 | |
50A | DZ47-63S-2B50 | DZ47-63S-2C50 | DZ47-63S-2D50 | |
63A | DZ47-63S-2B63 | DZ47-63S-2C63 | DZ47-63S-2D63 | |

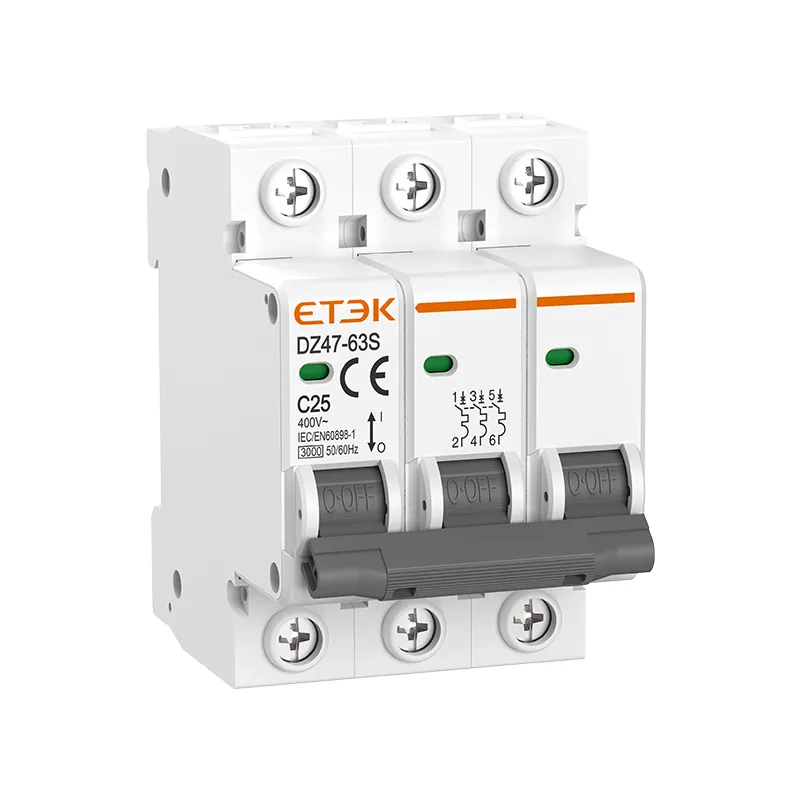

3P | 1A | DZ47-63S-3B01 | DZ47-63S-3C01 | DZ47-63S-3D01 |
2A | DZ47-63S-3B02 | DZ47-63S-3C02 | DZ47-63S-3D02 | |
3A | DZ47-63S-3B03 | DZ47-63S-3C03 | DZ47-63S-3D03 | |
4A | DZ47-63S-3B04 | DZ47-63S-3C04 | DZ47-63S-3D04 | |
5A | DZ47-63S-3B05 | DZ47-63S-3C05 | DZ47-63S-3D05 | |
6A | DZ47-63S-3B06 | DZ47-63S-3C06 | DZ47-63S-3D06 | |
8A | DZ47-63S-3B08 | DZ47-63S-3C08 | DZ47-63S-3D08 | |
10A | DZ47-63S-3B10 | DZ47-63S-3C10 | DZ47-63S-3D10 | |
13A | DZ47-63S-3B13 | DZ47-63S-3C13 | DZ47-63S-3D13 | |
16A | DZ47-63S-3B16 | DZ47-63S-3C16 | DZ47-63S-3D16 | |
20A | DZ47-63S-3B20 | DZ47-63S-3C20 | DZ47-63S-3D20 | |
25A | DZ47-63S-3B25 | DZ47-63S-3C25 | DZ47-63S-3D25 | |
32A | DZ47-63S-3B32 | DZ47-63S-3C32 | DZ47-63S-3D32 | |
40A | DZ47-63S-3B40 | DZ47-63S-3C40 | DZ47-63S-3D40 | |
50A | DZ47-63S-3B50 | DZ47-63S-3C50 | DZ47-63S-3D50 | |
63A | DZ47-63S-3B63 | DZ47-63S-3C63 | DZ47-63S-3D63 | |

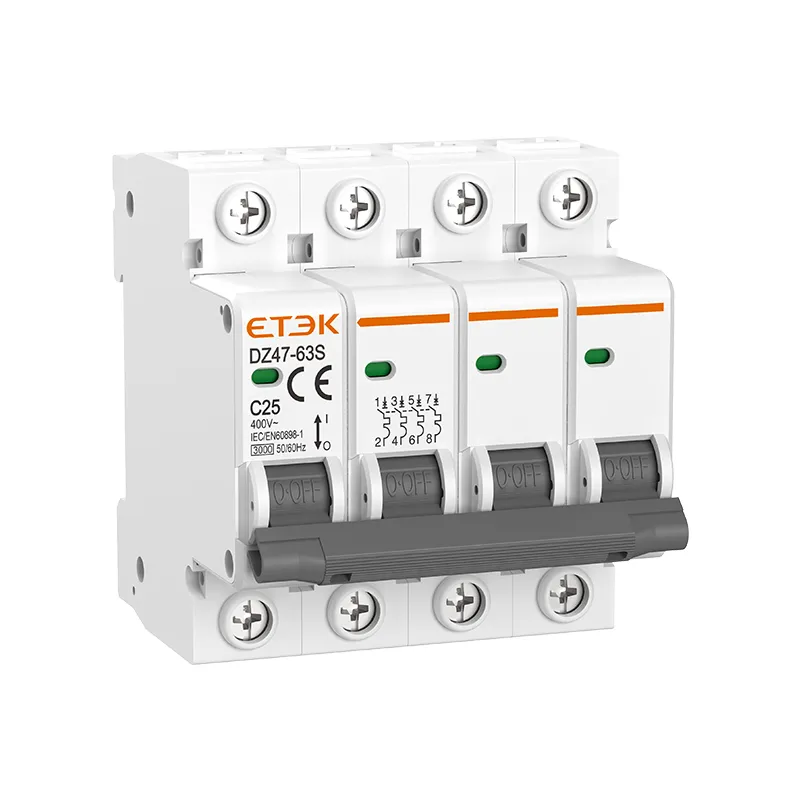

4P | 1A | DZ47-63S-4B01 | DZ47-63S-4C01 | DZ47-63S-4D01 |
2A | DZ47-63S-4B02 | DZ47-63S-4C02 | DZ47-63S-4D02 | |
3A | DZ47-63S-4B03 | DZ47-63S-4C03 | DZ47-63S-4D03 | |
4A | DZ47-63S-4B04 | DZ47-63S-4C04 | DZ47-63S-4D04 | |
5A | DZ47-63S-4B05 | DZ47-63S-4C05 | DZ47-63S-4D05 | |
6A | DZ47-63S-4B06 | DZ47-63S-4C06 | DZ47-63S-4D06 | |
8A | DZ47-63S-4B08 | DZ47-63S-4C08 | DZ47-63S-4D08 | |
10A | DZ47-63S-4B10 | DZ47-63S-4C10 | DZ47-63S-4D10 | |
13A | DZ47-63S-4B13 | DZ47-63S-4C13 | DZ47-63S-4D13 | |
16A | DZ47-63S-4B16 | DZ47-63S-4C16 | DZ47-63S-4D16 | |
20A | DZ47-63S-4B20 | DZ47-63S-4C20 | DZ47-63S-4D20 | |
25A | DZ47-63S-4B25 | DZ47-63S-4C25 | DZ47-63S-4D25 | |
32A | DZ47-63S-4B32 | DZ47-63S-4C32 | DZ47-63S-4D32 | |
40A | DZ47-63S-4B40 | DZ47-63S-4C40 | DZ47-63S-4D40 | |
50A | DZ47-63S-4B50 | DZ47-63S-4C50 | DZ47-63S-4D50 | |
63A | DZ47-63S-4B63 | DZ47-63S-4C63 | DZ47-63S-4D63 | |
1P+N | 1A | DZ47-63S-1NB01 | DZ47-63S-1NC01 | DZ47-63S-1ND01 |
2A | DZ47-63S-1NB02 | DZ47-63S-1NC02 | DZ47-63S-1ND02 | |
3A | DZ47-63S-1NB03 | DZ47-63S-1NC03 | DZ47-63S-1ND03 | |
4A | DZ47-63S-1NB04 | DZ47-63S-1NC04 | DZ47-63S-1ND04 | |
5A | DZ47-63S-1NB05 | DZ47-63S-1NC05 | DZ47-63S-1ND05 | |
6A | DZ47-63S-1NB06 | DZ47-63S-1NC06 | DZ47-63S-1ND06 | |
8A | DZ47-63S-1NB08 | DZ47-63S-1NC08 | DZ47-63S-1ND08 | |
10A | DZ47-63S-1NB10 | DZ47-63S-1NC10 | DZ47-63S-1ND10 | |
13A | DZ47-63S-1NB13 | DZ47-63S-1NC13 | DZ47-63S-1ND13 | |
16A | DZ47-63S-1NB16 | DZ47-63S-1NC16 | DZ47-63S-1ND16 | |
20A | DZ47-63S-1NB20 | DZ47-63S-1NC20 | DZ47-63S-1ND20 | |
25A | DZ47-63S-1NB25 | DZ47-63S-1NC25 | DZ47-63S-1ND25 | |
32A | DZ47-63S-1NB32 | DZ47-63S-1NC32 | DZ47-63S-1ND32 | |
40A | DZ47-63S-1NB40 | DZ47-63S-1NC40 | DZ47-63S-1ND40 | |
50A | DZ47-63S-1NB50 | DZ47-63S-1NC50 | DZ47-63S-1ND50 | |
63A | DZ47-63S-1NB63 | DZ47-63S-1NC63 | DZ47-63S-1ND63 | |
3P+N | 1A | DZ47-63S-3NB01 | DZ47-63S-3NC01 | DZ47-63S-3ND01 |
2A | DZ47-63S-3NB02 | DZ47-63S-3NC02 | DZ47-63S-3ND02 | |
3A | DZ47-63S-3NB03 | DZ47-63S-3NC03 | DZ47-63S-3ND03 | |
4A | DZ47-63S-3NB04 | DZ47-63S-3NC04 | DZ47-63S-3ND04 | |
5A | DZ47-63S-3NB05 | DZ47-63S-3NC05 | DZ47-63S-3ND05 | |
6A | DZ47-63S-3NB06 | DZ47-63S-3NC06 | DZ47-63S-3ND06 | |
8A | DZ47-63S-3NB08 | DZ47-63S-3NC08 | DZ47-63S-3ND08 | |
10A | DZ47-63S-3NB10 | DZ47-63S-3NC10 | DZ47-63S-3ND10 | |
13A | DZ47-63S-3NB13 | DZ47-63S-3NC13 | DZ47-63S-3ND13 | |
16A | DZ47-63S-3NB16 | DZ47-63S-3NC16 | DZ47-63S-3ND16 | |
20A | DZ47-63S-3NB20 | DZ47-63S-3NC20 | DZ47-63S-3ND20 | |
25A | DZ47-63S-3NB25 | DZ47-63S-3NC25 | DZ47-63S-3ND25 | |
32A | DZ47-63S-3NB32 | DZ47-63S-3NC32 | DZ47-63S-3ND32 | |
40A | DZ47-63S-3NB40 | DZ47-63S-3NC40 | DZ47-63S-3ND40 | |
50A | DZ47-63S-3NB50 | DZ47-63S-3NC50 | DZ47-63S-3ND50 | |
63A | DZ47-63S-3NB63 | DZ47-63S-3NC63 | DZ47-63S-3ND63 |
